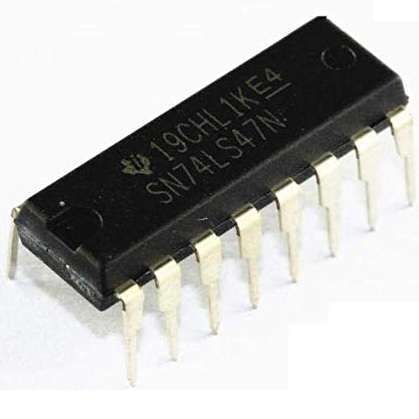

SN74LS47N org

SN7447 BCD TO 7-SEG DECODER DRIVER C.A

آی سی 7447 از سری آی سی های TTL شامل یک دیکدر BCD به سون سگمنت بوده که برای راه اندازی سون سگمنت آند مشترک به کار می رود. آی سی 7447 دارای 4 ورودی BCD و 8 خروجی مناسب سون سگمنت دارد. از ویژگی های این آی سی میتوان به پایه lamp test و پایه Blanking آن اشاره کرد که به ترتیب برای تست LED های سون سگمنت و چشمک زدن آن ها کاربرد دارد. برای مشاهده جدول درستی آی سی SN7447 به جدول زیر مراجعه کنید:

برای مشاهده پایه های آی سی SN7447 به تصویر زیر مراجعه کنید:

برای مشاهده ساختار داخلی آی سی SN7447 به تصویر زیر مراجعه کنید:

Features

• All circuit types feature lamp intensity modulation capability
• Open-collector outputs drive indicators directly
• Lamp-test provision
• Leading/trailing zero suppression
