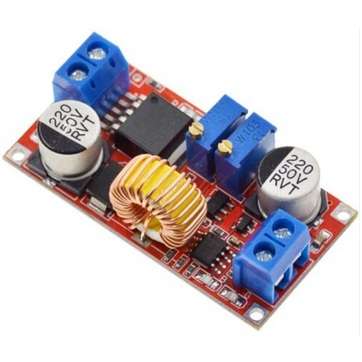

ماژول کاهنده 5 آمپر CC-CV مدل XL4015

ماژول کاهنده 5 آمپر CC-CV مدل XL4015 – کنترل دقیق ولتاژ و جریان خروجی برای شارژ باتری و تغذیه پایدار

ماژول کاهنده 5 آمپر CC-CV مدل XL4015 یک ماژول پرکاربرد در دنیای الکترونیک است که قابلیت کاهش ولتاژ ورودی را به ولتاژ دلخواه با تنظیم دقیق دارد. این ماژول علاوه بر قابلیت کنترل ولتاژ خروجی (CV)، دارای ویژگی کنترل جریان خروجی (CC) نیز می باشد که آن را برای شارژ باتری های لیتیوم، سرب اسیدی، و نیکل کادمیوم بسیار ایده آل می کند.

با استفاده از چیپ قدرتمند XL4015، این ماژول می تواند تا 5 آمپر جریان خروجی را با پایداری بالا تأمین کند. طراحی آن به گونه ای است که در کنار راندمان بالا، از محافظت های لازم مانند جلوگیری از گرمای بیش از حد و اتصال کوتاه نیز برخوردار است.

ویژگی های برجسته ماژول کاهنده 5 آمپر CC-CV مدل XL4015:

• ولتاژ ورودی تا 36 ولت

• ولتاژ خروجی قابل تنظیم از 1.25 تا 32 ولت

• جریان خروجی قابل تنظیم تا 5 آمپر

• قابلیت کار در حالت CC (جریان ثابت) و CV (ولتاژ ثابت)

• راندمان بالا تا 96 درصد

• حفاظت در برابر اتصال کوتاه، حرارت زیاد و اضافه جریان

کاربردها:

این ماژول برای شارژ انواع باتری های قابل شارژ، تامین تغذیه مدارهای الکترونیکی، راه اندازی موتورهای DC، تست جریان مصرفی ماژول ها و استفاده در پروژه های DIY بسیار مناسب است. همچنین در منابع تغذیه آزمایشگاهی نیز کاربرد دارد.

مزایای استفاده از ماژول کاهنده 5 آمپر CC-CV مدل XL4015:

• تنظیم دقیق ولتاژ و جریان برای حفاظت از مدار

• مناسب برای شارژ باتری با کنترل ایمن

• نصب آسان با پیچ تنظیم و ترمینال های پیچی

• سازگار با انواع پروژه های الکترونیکی و رباتیک

• عملکرد پایدار و عمر طولانی

ماژول کاهنده 5 آمپری با تراشه XL4015 یک ماژول DC-DC کاهنده بوده که قابلیت کنترل جریان خروجی را دارد. از این ماژول برای کاهش ولتاژ DC استفاده می شود. ولتاژ ورودی ماژول XL4015 مقدار 8 تا 36 ولت DC بوده و ولتاژ خروجی این ماژول 2 - 32 ولت DC می باشد. جریان ماژول کاهنده XL4015 CC-CV بین 0 - 5 آمپر قابل تنظیم می باشد. ماژول XL4015 CC/CV دارای دو مولتی ترن بوده که یکی برای تنظیم ولتاژ و دیگری برای تنظیم جریان می باشد.

ماژول XL4015 CC/CV به علت داشتن تنظیم جریان برای ساخت منبع تغذیه ساده خانگی مناسب می باشد.

Input voltage: 4-38V

Output voltage: 1.25-36V continuously adjustable

Output current: adjustable, maximum 5A

Output power: Max 75W

Working temperature: -40~+85 degree

Working frequency: 180KHz

Conversion efficiency: maximum 96%

Short circuit protection: (limited current 8A)

Over temperature protection: Yes (over temperature, automatic turn off output).

Input reverse connection protection: No, if necessary, please input a high current diode in the input.

Installation: 4 3mm wires.

Connection mode: terminal or welding terminal, V-IN as input and V-OUT as output.

Module size: long 61.7mm width 26.2mm high 15mm

Weight: 25g
