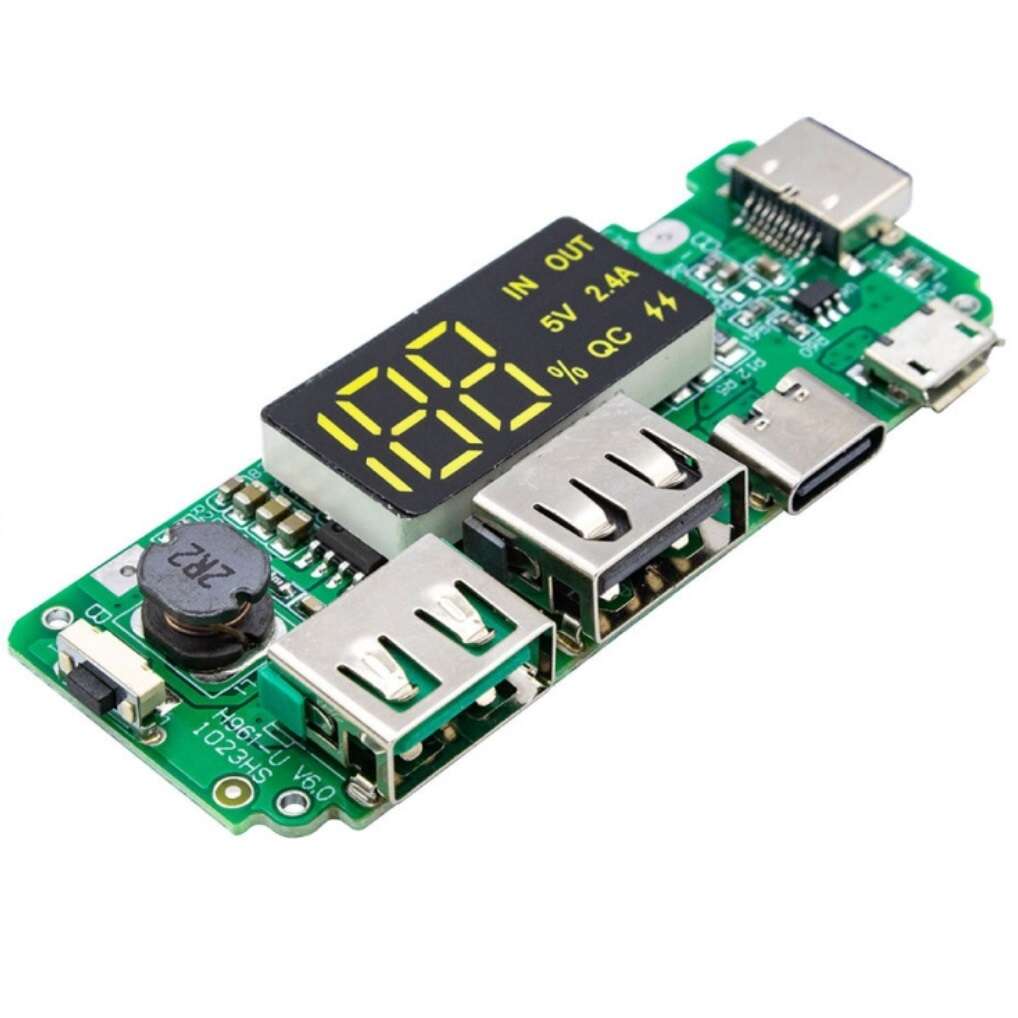

ماژول پاور بانک دو خروجی با نمایشگر H961-U

ماژول ساخت پاوربانک دارای نمایشگر H961

خلاصه محصول:
ماژول ساخت پاوربانک مدل H961 با نمایشگر دیجیتال، گزینه ای حرفه ای برای ساخت پاوربانک های قابل حمل و هوشمند است. این ماژول با نمایش دقیق وضعیت شارژ باتری و خروجی، کنترل بهتر و کارآمدتری روی عملکرد دستگاه فراهم می کند. طراحی کوچک و امکانات پیشرفته آن، مناسب پروژه های DIY و تولید پاوربانک های با کیفیت است.

مشخصات فنی ماژول H961:

• نمایشگر دیجیتال وضعیت شارژ باتری و ولتاژ خروجی
• ورودی شارژ: پورت Micro USB یا USB Type-C (بسته به نسخه)
• خروجی: یک یا دو پورت USB (بسته به مدل)
• ولتاژ خروجی: ۵ ولت
• جریان خروجی: تا ۲ آمپر
• پشتیبانی از باتری های لیتیوم یون و پلیمر ۳.۷ ولت
• محافظت در برابر شارژ بیش از حد، دشارژ بیش از حد، اتصال کوتاه و افزایش دما
• ابعاد کوچک و مناسب نصب در کیس پاوربانک

ویژگی ها و مزایا:

• نمایشگر دیجیتال برای نمایش دقیق وضعیت شارژ و ولتاژ
• محافظت کامل از باتری و مدار شارژ
• مناسب برای ساخت پاوربانک های هوشمند و قابل اعتماد
• نصب آسان و راه اندازی سریع
• قابلیت استفاده در پروژه های حرفه ای و DIY

کاربرد ها:

• ساخت پاوربانک با نمایشگر دیجیتال وضعیت شارژ
• کنترل بهتر عملکرد و سلامت باتری
• پروژه های الکترونیکی پرتابل و گجت های شارژی
• منابع تغذیه اضطراری با قابلیت نمایش وضعیت

نحوه استفاده:
۱. باتری لیتیوم یون ۳.۷ ولت را به ماژول متصل کنید.
۲. ورودی شارژ را از طریق پورت Micro USB یا Type-C وصل نمایید.
۳. دستگاه های خود را به خروجی USB وصل کنید.
۴. نمایشگر وضعیت شارژ و ولتاژ خروجی را نمایش می دهد.

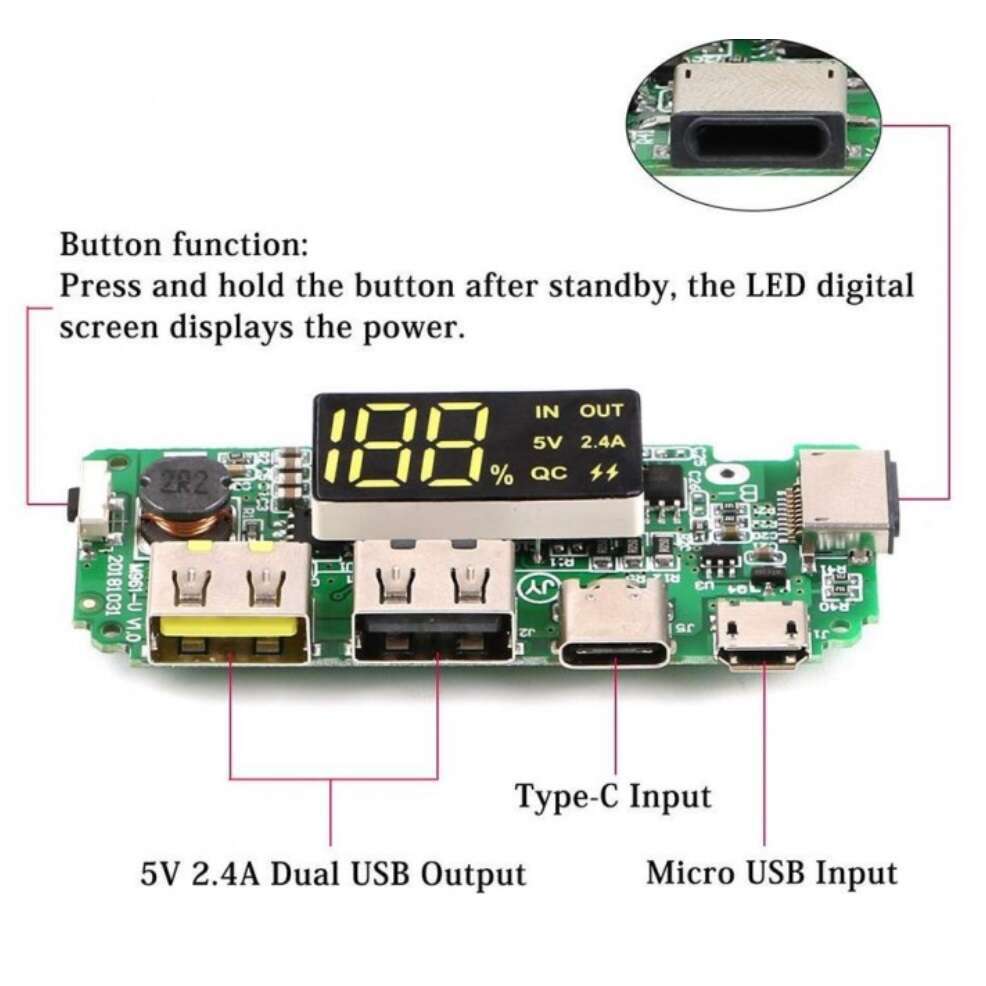

ماژول شارژر / دشارژر باتری لیتیومی دارای 2 خروجی USB با ورودی های میکرو USB و Type-C و Lightning مناسب برای ساخت پاور بانک

با اتصال یک منبع ولتاژ 5 ولتی به میکرو USB به ورودی شارژر می توان باتری متصل به خروجی را تا شارژ کرد. این ماژول پاور بانک از باتری های lithium 18650 پشتیبانی می کند. با اتصال به موبایل به طور اتوماتیک عملیات شارژ انجام می شود. این ماژول جریان مناسب برای شارژ باتری موبایل را به طور خودکار تنظیم می کند. . این ماژول دارای مدار محافظ نمی باشد بنابر این با توجه به ولتاژ 3 تا 4.2 ولتی نباید باتری های چندتایی سری با یکدیگر موازی شوند. باتری باید دارای ظرفیت 4A حدودی برای دشارژ باشد.

مشخصات

• ورودی : 5V-1A
• رابط ورودی: پورت مادگی میکرو USB و type-c و lightning
• رابط خروجی: 2× پورت استاندارد مادگی
• دارای نمایشگر LCD
• باتری های مجاز برای ماژول: باتری های لیتیومی 18650 با سر فلت یا باتری لیتیوم پلیمری
• تعداد باتری : 4 تا 6 عدد ، برای باتری 4 سل 110MM و برای باتری 6 سل 146MM
• بازده BOOST : زیر 1 آمپر جریان با ثبات میباشد و بازده تا 80% میباشد.
• نرخ ظرفیت : 3.7V / 5V * 80% = 59.2% برای باتری موبایل : ظرفیت باتری موبایل / ظرفیت باتری کل * 59.2%
• مدار محافظ پلاریته معکوس : ندارد (اتصالات مثبت و منفی با دقت انجام شود.)
• مدار محافظ overcharge و over discharge برای باتری لیتیومی دارد.
• مدار محافظ خروجی over current و اتصال کوتاه دارد.

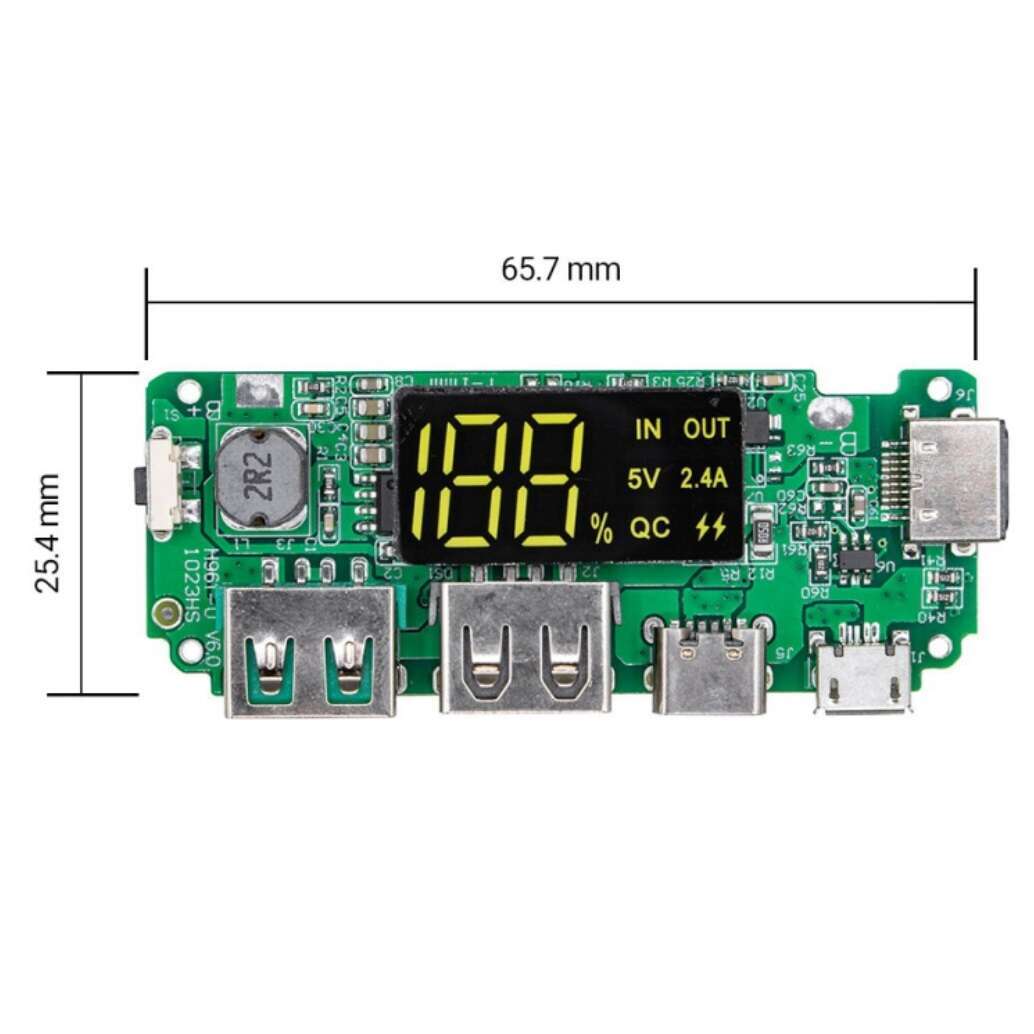

• ابعاد برد: 65x25mm

Specification

Model: H961-U
input Voltage B+ to B-; 3.0-4.2V
Overcharge
Detection voltage: 4.20±0.05V
Release voltage: 4.100±0.05V
Detection delay time<200 ms
Over-discharge
Detection voltage: 3.0±0.10V
Release voltage: 3.10±0.10V
Detection delay time<100 ms
Outputconstant current: constant current;2A
Short circuit protection
Short detection delay time<50uS
Release Conditions: Cut offload
Normal current consumption
Normal current consumption of PCM: Max 60uA
Standby current consumption: Max 50uA
0V charger: allowed 0V change; Y
Suggest working conditions
max continuous charge/discharge current: 1.5/2A
suggest working temperature: -5-45℃
IR resistance: IR of PCM≤65 mΩ
Weight: Approx. 15g / 0.5oz
