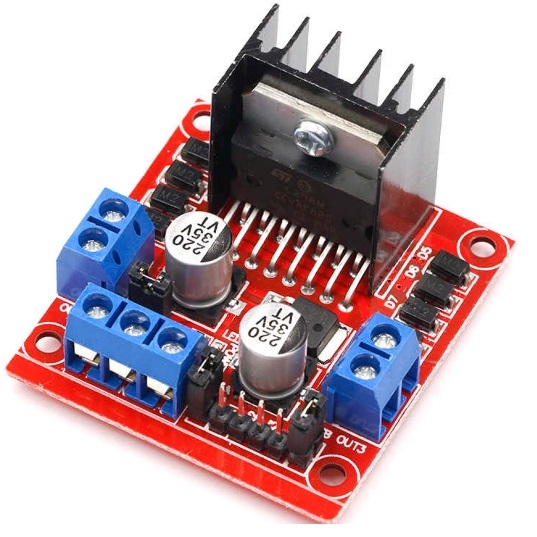

ماژول درایور موتور L298
۴۵۹,۸۴۷ تومان۴۳۲,۲۵۶ تومان
توضیحات محصول: ماژول درایور موتور دو کاناله L298N
ماژول درایور موتور L298N یک مدار مجتمع برای کنترل جهت و سرعت دو موتور DC به طور همزمان یا یک موتور پلهای دو فاز است. این ماژول با استفاده از تراشه قدرتمند L298 از شرکت STMicroelectronics، قادر است جریانهای نسبتاً بالا (تا 2 آمپر برای هر کانال با خنککاری مناسب) را مدیریت کند و به راحتی با میکروکنترلرها مانند آردوینو ارتباط برقرار نماید.
ویژگیهای کلیدی
- کنترل دو موتوره: توانایی کنترل دو موتور DC مجزا در جهتهای مختلف (جلو/عقب).
- پشتیبانی از استپر موتور: قابلیت کنترل یک موتور پلهای دو فاز.
- محدوده ولتاژ کاری وسیع: ولتاژ تغذیه موتورها معمولاً بین 5 تا 35 V DC قابل تنظیم است.
- کنترل سرعت (PWM): امکان کنترل سرعت موتورها از طریق ورودیهای فعالسازی (Enable) با استفاده از سیگنالهای مدولاسیون عرض پالس (PWM).
- حفاظت حرارتی: دارای هیتسینک داخلی بر روی تراشه L298 برای دفع حرارت در بارهای سنگین.
- ایزولاسیون: ورودیهای منطقی (IN1، IN2 و…) با ولتاژ 5 V کار میکنند و از مدار قدرت مجزا هستند.
مشخصات فنی (بر اساس مدل استاندارد)
| مشخصه | مقدار |
|---|---|
| تراشه اصلی | L298N |
| ولتاژ تغذیه موتور | 5 V تا 35 V DC |
| جریان خروجی (پیک) | 2 آمپر برای هر کانال (بدون خنککاری اضافی) |
| جریان خروجی (پیوسته) | 750 mA تا 1.5 A (بسته به دمای محیط و هیتسینک) |
| ولتاژ منطقی ورودی | 4.5 V تا 7 V |
| تعداد کانال موتور | 2 |
| نوع اتصال | ترمینال پیچی (برای موتور) و پین هدر (برای میکروکنترلر) |
