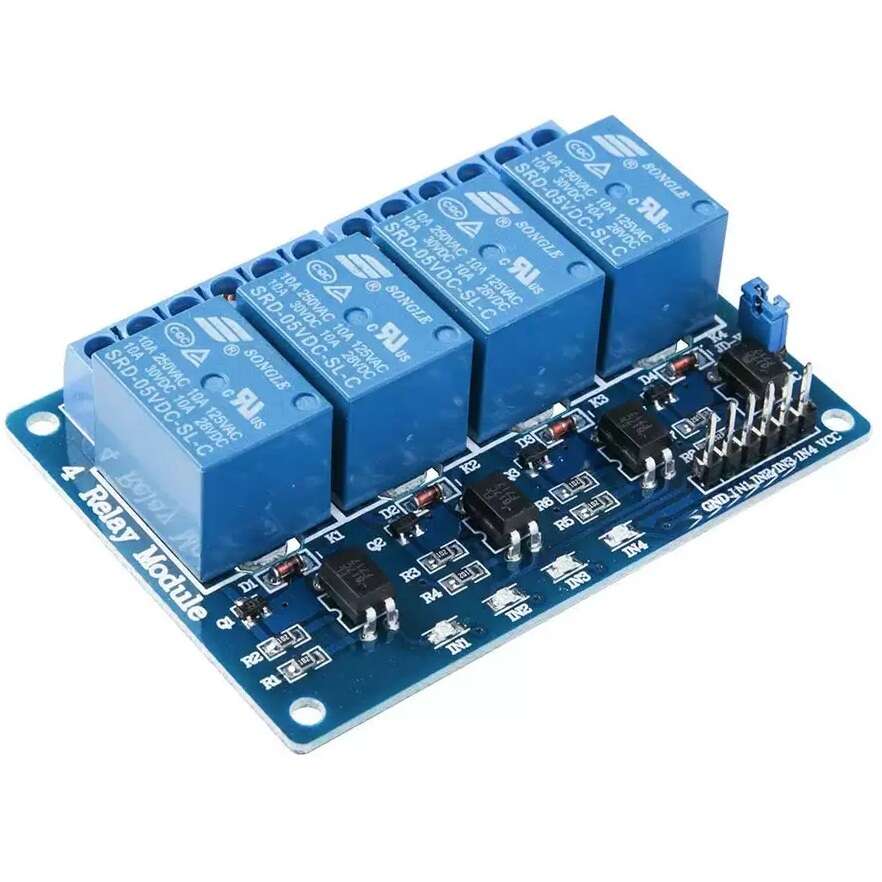

ماژول رله 5 ولت 4 کاناله
۶۰۵,۴۶۸ تومان۵۵۷,۰۳۱ تومان
توضیحات محصول: ماژول رله 5 ولت 4 کاناله (قابلیت کنترل تجهیزات AC/DC)
ماژول رله 4 کاناله 5 V یک برد واسط است که به شما اجازه میدهد تا با استفاده از سیگنالهای دیجیتال کمتوان (مثلاً 5 V) از میکروکنترلر، چهار دستگاه الکتریکی مجزا را کنترل کنید. هر کانال مجهز به یک رله مکانیکی است که میتواند بارهای سنگین AC (مانند لامپ 220 ولت شهری) یا بارهای DC را به صورت ایمن قطع و وصل نماید.
ویژگیهای کلیدی
- تعداد کانال: 4 خروجی رله مجزا روی یک برد.
- ولتاژ تحریک: 5 V DC (قابل کنترل مستقیم با خروجیهای آردوینو، ESP و غیره).
- نوع رله: معمولاً رلههای 5 پین با قابلیت سوئیچینگ بالا.
- ایزولاسیون نوری (اپتوکوپلر): دارای اپتوکوپلر برای حفاظت کامل از میکروکنترلر در برابر نویز و ولتاژهای برگشتی از مدار رله.
- وضعیت نشانگر: دارای LED نشانگر برای هر کانال که وضعیت فعال یا غیرفعال بودن رله را نمایش میدهد.
- ترمینالهای خروجی: مجهز به ترمینالهای پیچی (Screw Terminals) برای اتصال آسان و محکم سیمهای ولتاژ بالا (COM، NO، NC).
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| تعداد رله | 4 |
| ولتاژ تغذیه (VCC) | 5 V DC |
| ولتاژ منطقی تحریک (IN) | 5 V (Active Low یا Active High، بسته به مدل) |
| مشخصات تماس رله (Max) | 10 A @ 250 V AC یا 10 A @ 30 V DC |
| نوع رله | الکترومکانیکی |
| پینهای ارتباطی | VCC، GND، IN1، IN2، IN3، IN4 |
| حداکثر توان مصرفی | حدود 20 mA در هر کانال فعال |
