6A10

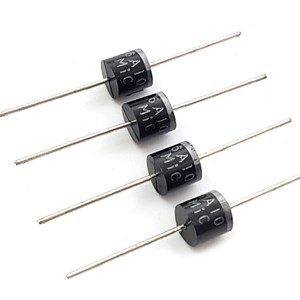

دیود یکسوساز 6A10

مشخصات کلی

• نوع: دیود یکسوساز سیلیکونی (General Purpose Rectifier)
• مدل: 6A10
• حداکثر جریان مستقیم متوسط IF(AV)I_F(AV)IF​(AV): 6 آمپر
• حداکثر ولتاژ معکوس تکرارشونده VRRMV_{RRM}VRRM​: 1000 ولت
• جریان لحظه‌ای ضربه‌ای IFSMI_{FSM}IFSM​: حدود 400A تا 600A (بسته به سازنده)
• پکیج: معمولاً R-6 / DO-27 (محوری)

عملکرد

دیود 6A10 برای یکسوسازی برق AC به DC در منابع تغذیه و مدارهای قدرت استفاده می‌شود.

به دلیل تحمل ولتاژ بالا (1000V) و جریان 6A، در منابع تغذیه صنعتی، شارژرها و اینورترها کاربرد دارد.

ویژگی‌های کلیدی

• تحمل ولتاژ بالا (مناسب برق شهری)
• مناسب برای پل دیودهای پرجریان
• ساختار سیلیکونی مقاوم
• هزینه پایین و در دسترس

پایه‌بندی

• یک سمت آند (A)
• سمت دیگر کاتد (K)(سمت دارای نوار سفید/نقره‌ای = کاتد)

کاربردها

• ساخت پل دیود 6 آمپر
• یکسوساز منابع تغذیه 220VAC
• شارژر باتری
• منابع تغذیه آمپلی‌فایر
• اینورتر و UPS
