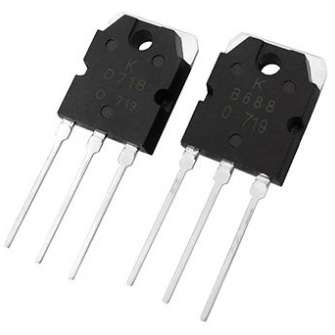

2SD718 و 2SB688 دو ترانزیستور دوقطبی (BJT) هستند که به طور معمول به عنوان یک جفت مکمل (Complementary Pair) در مدارهای صوتی و تقویت‌کننده‌ها استفاده می‌شوند.

• 2SD718: یک ترانزیستور NPN است.
• 2SB688: یک ترانزیستور PNP است.

این جفت مکمل به دلیل قابلیت ارائه جریان و توان بالا در خروجی آمپلی‌فایرها، محبوبیت زیادی دارند.

مشخصات کلیدی:

برای 2SD718 (NPN):

• ولتاژ کلکتور-امیتر (Vceo): 80 ولت (حداکثر)
• ولتاژ کلکتور-بیس (Vcbo): 80 ولت (حداکثر)
• جریان پیوسته کلکتور (Ic): 8 آمپر (A) (حداکثر)
• توان تلفاتی کلکتور (Pc): 50 وات (W) (در دمای مناسب با هیت سینک)
• بهره جریان (hFE): معمولاً در محدوده 55 تا 170

برای 2SB688 (PNP):

• ولتاژ کلکتور-امیتر (Vceo): -80 ولت (حداکثر) (علامت منفی نشان‌دهنده نوع PNP است)
• ولتاژ کلکتور-بیس (Vcbo): -80 ولت (حداکثر)
• جریان پیوسته کلکتور (Ic): -8 آمپر (A) (حداکثر)
• توان تلفاتی کلکتور (Pc): 50 وات (W) (در دمای مناسب با هیت سینک)
• بهره جریان (hFE): معمولاً در محدوده 55 تا 170 (قدر مطلق)

کاربردها:

• آمپلی‌فایرهای صوتی: این جفت ترانزیستور به طور گسترده در آمپلی‌فایرهای کلاس AB و کلاس H برای ارائه توان خروجی بالا و کیفیت صدای خوب استفاده می‌شوند. آن‌ها معمولاً در طبقه خروجی (Output Stage) قرار می‌گیرند.
• مدارهای قدرت: در منابع تغذیه سوئیچینگ و مدارات تنظیم کننده ولتاژ که نیاز به توان بالا دارند.
• درایورها: برای راه‌اندازی موتورها یا سایر بارهای جریان بالا.

نکات مهم:

• هیت سینک: به دلیل توان کاری نسبتاً بالا (50 وات)، این ترانزیستورها برای عملکرد طولانی مدت و جلوگیری از داغ شدن بیش از حد، نیاز به هیت سینک (Heatsink) مناسب دارند.
• جفت مکمل: در طراحی آمپلی‌فایرها، معمولاً این دو ترانزیستور با هم کار می‌کنند تا سیگنال‌های مثبت و منفی را تقویت کنند (Push-Pull configuration).
• تولید کننده: این ترانزیستورها توسط تولیدکنندگان مختلفی ساخته شده‌اند. ممکن است مدل دقیق آن‌ها کمی متفاوت باشد (مثلاً 2SD718A، 2SB688A و غیره) که این تفاوت‌ها معمولاً در تلرانس مشخصات یا بازه hFE است.
