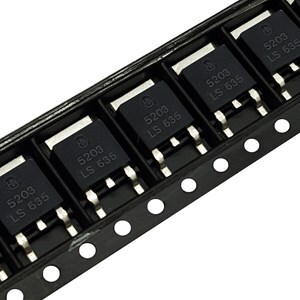

ترانزیستور ماسفت LISION LS5203N TO-252 SMD

ترانزیستور ماسفت LISION LS5203N — نوع N‑Channel در پکیج TO‑252 SMD

مشخصات کلی

• نوع: ترانزیستور MOSFET کانال N
• مدل: LS5203N
• پکیج: TO‑252 / DPAK (SMD)
• ولتاژ درین–سورس (Vds): معمولاً 30V
• جریان درین (Id): حدود 40A تا 60A بسته به شرایط حرارتی
• ولتاژ گیت–سورس (Vgs): تا ±20V
• مقاومت حالت روشن (RDS(on)): حدود 5 تا 10 میلی‌اهم (در Vgs ≈ 10V)

عملکرد

ماسفت LS5203N یک سوئیچ الکترونیکی پرتوان است که برای سوئیچینگ جریان‌های بالا در ولتاژهای پایین–متوسط طراحی شده است. این ماسفت معمولاً برای کنترل موتور، بارهای القایی، LED پاور و مدارهای DC-DC به کار می‌رود.

به علت RDS(on) پایین، تلفات حرارتی کم و راندمان بالا دارد.

پکیج TO‑252 (DPAK) نیز امکان دفع حرارت مناسب را روی PCB فراهم می‌کند.

ویژگی‌های کلیدی

• Logic Level در اکثر نمونه‌ها (قابل درایو با 5V و بعضاً 3.3V)
• RDS(on) بسیار پایین → تلفات کم، راندمان بالا
• تحمل جریان بالا (مناسب موتور، باتری، بارهای 12V و 24V)
• ساختار N‑Channel Enhancement Mode

پین‌بندی (TO‑252 / DPAK)

• پین 1: Gate
• پین 2: Drain
• پین 3: Source
• تب فلزی پشتی: متصل به Drain

کاربردها

• درایو موتورهای DC
• کنترل LED پاور و بلوک‌های نور
• مبدل‌های DC‑DC (Buck / Boost)
• سوییچینگ بارهای 12V خودرو
• BMS و مدارهای باتری لیتیومی
• کنترل هیتر، پمپ، فن و بارهای پرجریان

نکات طراحی

• درایو گیت:

  اگر از میکروکنترلر 5V استفاده می‌کنید معمولاً مستقیم قابل درایو است؛

  برای 3.3V بهتر است دیتاشیت دقیق چک شود.

• مقاومت سری گیت:

  بین 10Ω تا 100Ω برای کنترل EMI بهتر است.

• مقاومت Pull‑down:

  یک مقاومت 10k بین Gate و Source تا ماسفت در حالت شناور روشن نشود.

• دفع حرارت:

  در جریان‌های بالا سطح مس زیر تب ماسفت را افزایش دهید؛

  از ویای حرارتی استفاده کنید.
