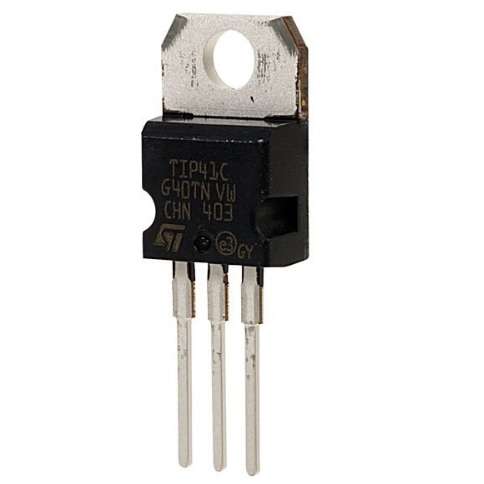

ترانزیستور TIP41C

(NPN Medium Power Transistor)

مشخصات فنی کلیدی:

• نوع ترانزیستور: NPN، قدرت متوسط (Medium Power).
• پکیج: TO-220 (پلاستیکی، دارای پایه فلزی برای اتصال به هیت‌سینک).
• ولتاژ کلکتور–امیتر (Vceo): +100 V.
• ولتاژ کلکتور–بیس (Vcbo): +100 V.
• ولتاژ امیتر–بیس (Vebo): +5 V.
• جریان کلکتور (Ic): حداکثر +6 A (پیوسته).
• جریان کلکتور لحظه‌ای (Ic peak): +8 A.
• توان تلفاتی (Ptot): حدود 65 وات (در دمای 25 °C با هیت‌سینک مناسب).
• گِین جریان (hFE): بین 100 تا 300 (برای TIP41C).
• فرکانس گذر (fT): ≥ 3 MHz.
• ولتاژ اشباع (Vce(sat)): حداکثر +1.2 V (در Ic = +3A، Ib = +1A).
• نوع مکمل: TIP42C (PNP نوع مشابه).

ساختار داخلی:

TIP41C یک ترانزیستور NPN قدرت متوسط است که در پکیج TO-220 عرضه می‌شود. این پکیج استاندارد، نصب آن را بر روی هیت‌سینک برای دفع حرارت در حین کار آسان می‌کند.

کاربردها:

• تقویت‌کننده‌های صوتی (Audio Amplifiers): به خصوص در مراحل خروجی.
• سوئیچینگ توان متوسط: برای کنترل بارهای DC مانند موتورهای کوچک، رله‌ها، لامپ‌ها.
• مدارات تغذیه خطی (Linear Power Supplies).
• درایورها: برای راه‌اندازی ترانزیستورهای توان بالاتر یا سایر قطعات.
• مدارات خطی و سوئیچینگ عمومی.

ویژگی‌های برجسته:

• ولتاژ کلکتور-امیتر بالا (100 ولت).
• تحمل جریان کلکتور مناسب (6 آمپر پیوسته).
• توان تلفاتی نسبتاً بالا (65 وات با هیت‌سینک).
• گِین جریان (hFE) بالا نسبت به برخی ترانزیستورهای قدرت مشابه، که نیاز به جریان بیس کمتری برای راه‌اندازی دارد.
• پکیج TO-220 برای نصب آسان و مدیریت حرارتی.
• نوع مکمل PNP آن TIP42C است.

نکات طراحی و استفاده:

• چیدمان پایه‌ها (از روبرو):1️⃣ B (Base)2️⃣ C (Collector)3️⃣ E (Emitter)(پایه فلزی در پشت ترانزیستور به کلکتور (Collector) متصل است.)
• هیت‌سینک: برای کاربردهای با جریان بالا یا کار مداوم، استفاده از هیت‌سینک به منظور دفع حرارت و جلوگیری از سوختن ترانزیستور ضروری است.
• جریان بیس (Ib): با توجه به hFE بالا، برای رسیدن به جریان کلکتور 6 آمپر، جریان بیس مورد نیاز حدود 20 میلی‌آمپر (6A / 300) خواهد بود که نسبتاً کم است و راه‌اندازی آن را آسان می‌کند.
• حفاظت: در مدارهایی که بار سلفی دارند (مانند موتور یا رله)، قرار دادن یک دیود هرزگرد (Flyback Diode) موازی با بار برای محافظت از ترانزیستور در برابر ولتاژهای معکوس ناگهانی، لازم است.

✅ خلاصه:

TIP41C یک ترانزیستور NPN قدرت متوسط با پکیج TO-220 است که برای کاربردهای عمومی سوئیچینگ و تقویت‌کنندگی در محدوده‌ی ولتاژ 100 ولت و جریان 6 آمپر طراحی شده است. گِین جریان بالای آن، راه‌اندازی آن را با مدارهای درایو ساده‌تر می‌کند. نوع مکمل آن TIP42C (PNP) است.
