MJE13005 org

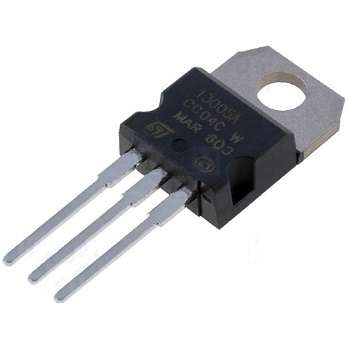

ترانزیستور MJE13005 (High‑Voltage NPN Power Transistor)

مشخصات فنی کلیدی:

• نوع ترانزیستور: BJT قدرت نوع NPN
• پکیج: TO‑220 (فلزی با قابلیت نصب هیت‌سینک)
• ولتاژ کلکتور–امیتر (Vceo): حدود 400 تا 700 ولت (بسته به نسخه؛ معمولاً 400V در نوع 13005 و تا 700V در 13007)
• جریان کلکتور (Ic): حدود 4 تا 5 آمپر
• توان تلفاتی (Ptot): حدود 40 تا 75 وات با هیت‌سینک مناسب
• گِین تقویت جریان (hFE): بین 8 تا 60 (در جریان‌های مختلف)
• فرکانس کاری (fT): حدود 4 تا 8 مگاهرتز
• ولتاژ اشباع (Vce(sat)): معمولاً بین 0.5 تا 1 ولت در جریان‌های بالا
• دمای کاری: ‎**−55°C تا +150°C**

کاربردها:

• بالاست‌های الکترونیکی لامپ کم‌مصرف CFL و LED درایورهای اولیه
• منابع تغذیه سوئیچینگ SMPS بخش اولیه (Primary Stage)
• مبدل‌های DC‑DC و AC‑DC فرکانس بالا
• مدارهای اینورتر کوچک و درایورهای ولتاژ بالا
• شارژرهای سوئیچینگ ساده و پاوربانک‌های قدیمی
• پروژکتورهای LED و درایورهای سوئیچینگ HV

ویژگی‌های برجسته:

• تحمل ولتاژ بسیار بالا (تا چند صد ولت)
• مناسب برای کار در بخش اولیه SMPS که نیاز به تحمل ولتاژ خام شبکه دارد
• توان تلفاتی مناسب و امکان دفع حرارت با هیت‌سینک
• فرکانس سوئیچ مناسب برای کاربردهای 20–60 کیلوهرتز (مثلاً بالاست‌ها)
• در دسترس بودن نسخه‌های اورجینال از برندهای معتبر مثل ON Semiconductor، ST، Fairchild، UTC

نکات طراحی و استفاده:

• در مدارهای سوئیچینگ اولیه حتماً باید هیت‌سینک مناسب نصب شود؛ این ترانزیستور تحت فشار ولتاژ و جریان شدید کار می‌کند.
• برای راه‌اندازی ترانزیستور باید مقاومت بیس مناسب (معمولاً 10Ω تا 47Ω) جهت محدودسازی جریان بیس استفاده شود.
• در SMPS، کنترل جریان بیس توسط آی‌سی‌هایی مثل UC3842 انجام می‌شود؛ بنابراین انتخاب مقدار مقاومت بیس بسیار مهم است.
• از آنجایی که BJT است، جریان بیس قابل‌توجهی نیاز دارد؛ بنابراین برای راندمان بالا بهتر است درایور بیس با امکان جریان‌دهی کافی استفاده شود.
• در مدارهای القایی باید از دیود اسنابر یا RC Snubber برای محافظت در برابر پالس‌های ولتاژ استفاده شود.
• به دلیل وجود تقلبی زیاد در بازار، انتخاب نسخه ORG (اصل) از برند معتبر توصیه می‌شود چون در بالاست‌ها فشار زیادی به ترانزیستور وارد می‌شود.
