آی‌سی TDA7388 — Quad Bridge Car Audio Amplifier

بخش معرفی:

TDA7388 یک آمپلی‌فایر صوتی چهارکاناله (4×Bridge) از خانواده تراشه‌های مخصوص سیستم‌های صوتی خودرو است که توسط STMicroelectronics تولید می‌شود. این چیپ برای درایو مستقیم بلندگوها در سیستم‌های پخش خودرو (Car Audio Head Units) طراحی شده است.

مشخصات فنی کلیدی:

• نوع آی‌سی: 4×Bridge Audio Power Amplifier.
• خروجی‌ها: چهار خروجی توان که هر دو جفت به صورت پل کامل (Bridge) عمل می‌کنند.

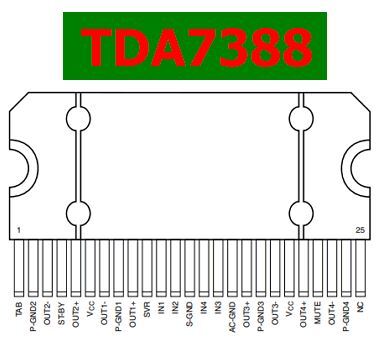

• پکیج: Multiwatt-15 (پکیج بزرگ با پایه‌های کشیده، مناسب برای اتصال به هیت‌سینک).
• ولتاژ تغذیه: 8 تا 18 V DC (معمولاً از سیستم تغذیه خودرو 12 V گرفته می‌شود).
• توان خروجی:

• حدود 4 × 41 W روی بار 4 Ω با تغذیه 14.4 V.
• حداکثر توان لحظه‌ای تا حدود 50 W در هر کانال قابل دستیابی است.

• جریان مصرفی: تا حدود 5 A در حداکثر توان.
• ورودی‌ها: چهار ورودی صوتی آنالوگ (Left Front, Right Front, Left Rear, Right Rear).
• خروجی‌ها: چهار خروجی بلندگو با اتصال پل (Bridge Output).

ویژگی‌های عملکردی مهم:

1. پیکربندی Bridge: هر کانال از دو آمپلی‌فایر داخلی تشکیل شده که خروجی آن‌ها در پیکربندی پل قرار دارد، بنابراین بدون نیاز به خازن خروجی قادر است مستقیماً بلندگوها را درایو کند.
2. محافظت داخلی: دارای چندین مدار محافظتی شامل:

• حفاظت در برابر گرمای بیش از حد (Thermal Shutdown),
• حفاظت در برابر اتصال کوتاه خروجی به زمین یا تغذیه،
• تشخیص حالت Standby و Mute.

3. سطح نویز پایین و دامنه دینامیک بالا: طراحی شده برای کیفیت صدای بالا در سیستم‌های صوتی خودرو.
4. سازگاری با سیستم‌های 12 V خودرو: ورودی‌ها و خروجی‌ها برای کارکرد مستقیم با منبع تغذیه خودرو بهینه شده‌اند.

کاربردهای رایج:

• تقویت‌کننده صدا در سیستم پخش خودرو (Head Unit).
• آمپلی‌فایر خارجی در پروژه‌های صوتی DIY یا سیستم‌های چندکاناله کوچک.
• آمپلی‌فایر در بلندگوهای اکتیو یا مدارهای مولتی‌آمپلی‌فایر.

جمع‌بندی:

آی‌سی TDA7388 یک انتخاب بسیار محبوب برای ساخت تقویت‌کننده‌های چهارتایی خودرو است:

• توان بالا،
• کارکرد مستقیم با تغذیه 12 V،
• طراحی ساده و قابل اطمینان.

حتی اگر به دنبال ساخت یک آمپ خودرو خانگی یا اسپیکر اکتیو چهارکاناله باشید، TDA7388 یکی از بهترین گزینه‌ها به‌دلیل سادگی، توان مناسب و موجودی فراوان است.
