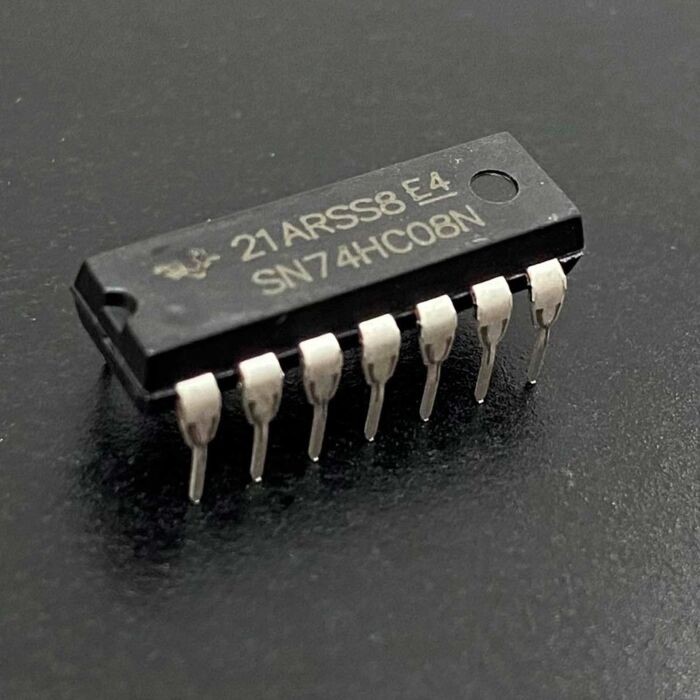

آی‌سی SN74HC08N (Quad 2-Input AND Gate)

بخش معرفی:

SN74HC08N یک تراشه مدار مجتمع است که شامل چهار گیت منطقی AND مستقل با دو ورودی برای هر گیت می‌باشد. این گیت‌ها خروجی بالا (High/1) را تنها زمانی تولید می‌کنند که هر دو ورودی همزمان بالا (High/1) باشند. این قطعه برای انجام عملیات منطقی ضرب و کنترل همزمان دو سیگنال بسیار پرکاربرد است. پکیج استاندارد آن DIP-14 است.

مشخصات فنی کلیدی:

• نوع آی‌سی: دروازه منطقی AND دو ورودی (4 عدد در یک تراشه).
• خانواده منطقی: HC (High-speed CMOS).
• پکیج رایج: DIP-14.
• ولتاژ تغذیه (VCC): محدوده وسیع کاری بین 2 V تا 6 V.
• عملکرد: خروجی تنها زمانی یک است که هر دو ورودی یک باشند (Output=A⋅B\text{Output} = A \cdot BOutput=A⋅B).
• مزیت: سرعت سوئیچینگ بالا و مصرف توان پایین به دلیل تکنولوژی CMOS.

کاربردها:

1. عملیات منطقی AND: پیاده‌سازی عملیات ریاضی و منطقی ضرب.
2. کنترل همزمان (Coincidence Detection): استفاده برای تأیید اینکه دو رویداد یا سیگنال خاصی در یک زمان فعال شده‌اند.
3. مدارهای کنترلی: در مدارهایی که نیاز به فعال‌سازی یک عملکرد تنها پس از برآورده شدن دو شرط است.
4. بخش‌های رمزگشایی و مالتی‌پلکسرها: به عنوان بلوک‌های ساختمانی در مدارهای پیچیده‌تر.
