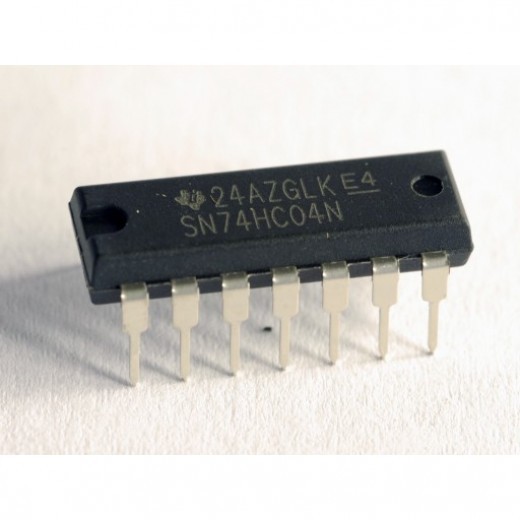

74HC04 یک آی‌سی از خانواده 74HC است که حاوی شش (Hex) معکوس‌کننده (Inverter) مستقل است. هر معکوس‌کننده دارای یک ورودی و یک خروجی است که وظیفه آن معکوس کردن سطح منطقی ورودی است؛ یعنی اگر ورودی HIGH باشد، خروجی LOW می‌شود و بالعکس. این قطعه برای مدارهای دیجیتال بسیار ضروری است، به ویژه برای ساخت گیت‌های NOT یا درایو کردن سیگنال‌ها.

توجه: در حالی که شما فقط “74HC04” را ذکر کردید، انتظار می‌رود که منظور شما نسخه استاندارد DIP-14 باشد که به صورت 74HC04N شناخته می‌شود.

مشخصات فنی کلیدی:

• نوع آی‌سی: شش معکوس‌کننده (Hex Inverter).
• خانواده منطقی: HC (High-speed CMOS).
• پکیج رایج: DIP-14 (شامل شش گیت مجزا).
• ولتاژ تغذیه (VCC): محدوده وسیعی از 2 V تا 6 V.
• عملکرد: NOT Gate. خروجی برابر است با نقیض ورودی (Output=Inputˉ\text{Output} = \bar{\text{Input}}Output=Inputˉ​).
• توان مصرفی: بسیار پایین، ایده‌آل برای مدارهای کم‌مصرف.

کاربردها:

1. مدارهای NOT: استفاده مستقیم به عنوان گیت NOT برای معکوس‌سازی سیگنال‌ها.
2. تقویت‌کننده بافر سیگنال: استفاده از معکوس‌کننده در حالت بافر (اتصال ورودی به خروجی از طریق یک مقاومت کوچک) برای تقویت جریان درایو کردن خروجی.
3. ایجاد نوسان‌سازها: می‌توان با استفاده از شش معکوس‌کننده و چند قطعه پسیو (مقاومت و خازن)، یک نوسان‌ساز حلقه‌ای (Ring Oscillator) ساخت.

مقایسه با NAND و NOR:

در حالی که با استفاده از 74HC00N (NAND) یا 74HC02N (NOR) می‌توان یک گیت NOT ساخت (با اتصال هر دو ورودی به هم)، استفاده مستقیم از 74HC04 بسیار کارآمدتر است، زیرا شش گیت NOT را در یک تراشه فراهم می‌کند، در حالی که همان تعداد گیت در تراشه‌های دیگر تنها 3 یا 4 گیت NAND/NOR را ارائه می‌دادند.
