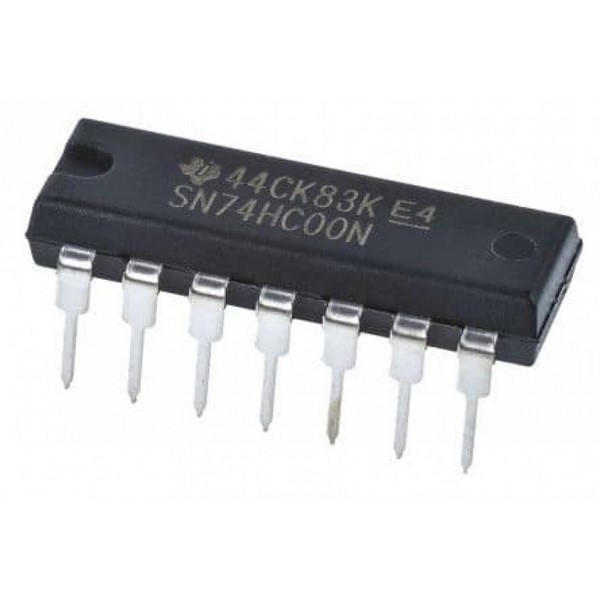

آی‌سی SN74HC00N (Quad 2-Input NAND Gate)

بخش معرفی:

SN74HC00N یک تراشه مدار مجتمع از سری 74HC است که شامل چهار گیت منطقی NAND مستقل با دو ورودی برای هر گیت است. این قطعه با تکنولوژی CMOS ساخته شده است که نسبت به سری‌های قدیمی TTL (مانند 74LS) مصرف توان بسیار کمتری دارد، به ویژه زمانی که در حالت استاتیک (بدون تغییر وضعیت) قرار دارد. پسوند “N” معمولاً به پکیج DIP-14 (پایه چهارده‌تایی سوراخ‌دار) اشاره دارد که برای استفاده در بردهای آزمایشی (Breadboard) بسیار مناسب است.

مشخصات فنی کلیدی:

• نوع آی‌سی: دروازه منطقی NAND دو ورودی (4 عدد در یک تراشه).
• خانواده منطقی: HC (High-speed CMOS).
• پکیج رایج: DIP-14.
• ولتاژ تغذیه (VCC): معمولاً در محدوده وسیعی از 2 V تا 6 V کار می‌کند، که انعطاف‌پذیری زیادی در طراحی‌های مبتنی بر باتری یا ولتاژهای پایین فراهم می‌آورد.
• توان مصرفی: بسیار کم در حالت استاتیک (مقاوم در برابر جریان‌های نشتی کم).
• سرعت: دارای سرعت سوئیچینگ بالایی نسبت به سری‌های CMOS قدیمی‌تر (مانند CD4000).

کاربردها:

1. ساخت توابع منطقی پایه: از آنجایی که گیت NAND یک تابع جهانی (Universal Gate) است، می‌توان با استفاده از چهار گیت 556N تمام توابع منطقی دیگر (AND، OR، NOT، XOR) را ساخت.
2. مدارهای ترکیبی: استفاده به عنوان بلوک‌های سازنده در مدارهای جمع‌کننده، رمزگشا (Decoder) و مالتی‌پلکسر.
3. مدارهای با توان مصرفی پایین: در دستگاه‌های قابل حمل که حفظ عمر باتری اهمیت دارد.

ویژگی‌های سری 74HC در مقابل TTL:

• مصرف توان: سری 74HC (CMOS) در مقایسه با سری‌های قدیمی TTL (مانند 7400 یا 74LS00)، مصرف توان دینامیکی و استاتیکی بسیار کمتری دارد.
• محدوده ولتاژ: سری HC می‌تواند با ولتاژهای پایین‌تر (تا 2 ولت) کار کند، در حالی که TTL‌های سنتی به ولتاژ 5 ولت نیاز داشتند.
