LM2596S-adj smd

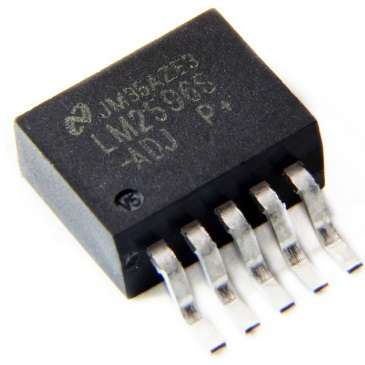

آی‌سی LM2596S-adj (SMD Adjustable Step-Down Switching Regulator)

بخش معرفی:

LM2596S-adj یک تراشه تنظیم‌کننده ولتاژ سوئیچینگ کاهنده (Buck Converter) است که دقیقاً عملکرد LM2596T را ارائه می‌دهد، اما در یک پکیج کوچک‌تر SMD (SOIC-8). این نسخه برای کاربردهایی طراحی شده است که محدودیت فضا وجود دارد و نیاز به مونتاژ روی سطحی برد (SMT) است. این قطعه برای تبدیل ولتاژهای ورودی بالاتر (تا 40 ولت) به ولتاژهای رگوله شده پایین‌تر با جریان خروجی تا 3 آمپر و راندمان بالا ایده‌آل است.

مشخصات فنی کلیدی:

• نوع آی‌سی: مبدل کاهنده (Buck) با فرکانس ثابت
• پکیج رایج: SOIC-8 (پکیج سطح نصب - SMD)
• ولتاژ ورودی (Input Voltage Range): از 4.5 V تا 40 V
• جریان خروجی: حداکثر 3 آمپر (3A)
• فرکانس سوئیچینگ: 150 kHz (تثبیت شده).
• ولتاژ خروجی تنظیم‌پذیر: قابل تنظیم با شبکه مقاومتی خارجی، معمولاً در محدوده 1.23 V تا ولتاژ ورودی.
• راندمان (Efficiency): بالا، مناسب برای کاهش مصرف انرژی و اتلاف حرارت.

کاربردها:

• منابع تغذیه قابل حمل و کوچک: ایده‌آل برای دستگاه‌هایی که فضای کمی دارند.
• تغذیه سنسورها و مدارهای دیجیتال: جایی که نیاز به یک منبع تغذیه پایدار و کارآمد است.
• تبدیل‌های ولتاژ سفارشی: ساخت ماژول‌های کاهنده ولتاژ با خروجی متغیر روی بردهای کوچک.

ویژگی‌های برجسته (نسخه SMD):

• فرم فاکتور کوچک: مناسب برای طراحی‌های PCB فشرده.
• عملکرد سوئیچینگ: اتلاف حرارت کمتری نسبت به تنظیم‌کننده‌های خطی با جریان 3 آمپر ایجاد می‌کند.
• حفاظت داخلی: محافظت حرارتی و محدودیت جریان داخلی برای ایمنی مدار.

نکات طراحی و استفاده:

1. نصب SMD: این قطعه نیاز به لحیم‌کاری دقیق در سطح برد دارد.
2. قطعات خارجی: مانند نسخه TO-220، این تراشه برای عملکرد صحیح نیاز به یک سلف (Inductor)، یک دیود شاتکی (Schottky Diode) با مشخصات مناسب و دو مقاومت برای تنظیم ولتاژ خروجی دارد.
3. مدیریت حرارتی: با وجود راندمان بالا، در جریان‌های نزدیک به 3 آمپر، این پکیج به هیت‌سینک کوچک یا سطح مناسبی از مس روی PCB نیاز دارد تا حرارت اضافی دفع شود.
