MAX232N org

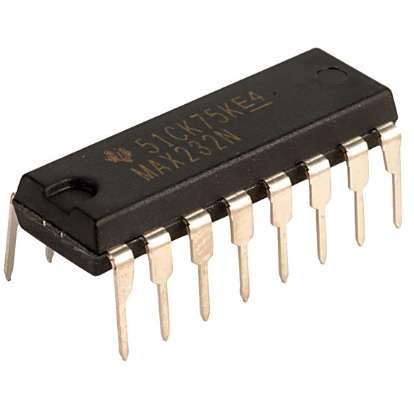

توضیحات محصول: فرستنده/گیرنده سریال RS-232 (Transceiver) MAX232N (نسخه اصلی)

آی‌سی MAX232N یک تراشه مبدل سطوح ولتاژ سریال (Serial Data Interface) است که برای تبدیل مستقیم سیگنال‌های منطقی TTL/CMOS (که معمولاً 0V تا 5V هستند) به سطوح ولتاژ استاندارد RS-232 (که برای انتقال داده‌های سریال استفاده می‌شود) و برعکس طراحی شده است. این عمل برای سازگاری بین تجهیزات مدرن مبتنی بر میکروکنترلر و دستگاه‌های دارای پورت سریال DB9 الزامی است.

ویژگی کلیدی: این آی‌سی از تکنولوژی شارژ پمپ داخلی برای تولید ولتاژهای مثبت و منفی مورد نیاز RS-232 (مانند +10V و -10V) تنها با استفاده از یک منبع تغذیه واحد +5 ولت بهره می‌برد.

اجزا و عملکرد:

1. فرستنده‌ها (Transmitters): دو فرستنده برای تبدیل سیگنال‌های TTL ورودی (مانند ToutT_{out}Tout​) به سیگنال‌های RS-232 خروجی (RoutR_{out}Rout​).
2. گیرنده‌ها (Receivers): دو گیرنده برای تبدیل سیگنال‌های RS-232 ورودی (مانند RinR_{in}Rin​) به سیگنال‌های TTL خروجی (TinT_{in}Tin​).

کاربردها:

• ایجاد ارتباط سریال بین میکروکنترلرها و کامپیوترها یا تجهیزات تست صنعتی
• رابط‌های صنعتی و دستگاه‌های اندازه‌گیری که از پروتکل RS-232 استفاده می‌کنند
• ساخت کابل‌های تبدیل USB به Serial (با افزودن مبدل USB به TTL)

مشخصات فنی خلاصه:

نوع قطعه: مبدل سطوح ولتاژ TTL/CMOS به RS-232

تعداد کانال: 2 فرستنده / 2 گیرنده (2DRS)

منبع تغذیه: تک ولتاژ +5 ولت DC

ولتاژ کاری RS-232: مطابق استانداردها (معمولاً ±5V\pm 5\text{V}±5V تا ±15V\pm 15\text{V}±15V روی خطوط داده)

نرخ داده: تا 250 kbps

بسته‌بندی: DIP-16 (نسخه اصلی)
